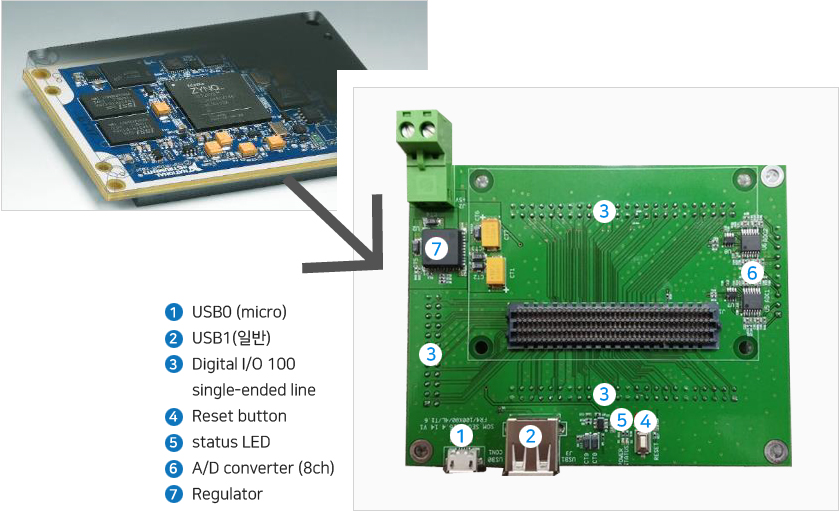

SOM Carrier board 개발
  • 시스템개요 ㅣ Carrier Board 디자인제작
  • 기능요약 ㅣ USB Host, USB Device, DIO 100핀, A/D 8CH
CompactRIOSOM (System on Module) 은 즉시배포 가능하고 뛰어난 유연성과 신뢰성을 갖춘 초소형 고성능산업용임베디드컴퓨터로, 대용량 OEM 제어및모니터링 어플리케이션에 사용됩니다. 완벽하게 검증된런타임 소프트웨어스택에는Real- Time OS의성능과 Linux의 개방성이 결합된 NI Linux Real- Time과 고품질I/ O 드라이버가 포함되어있습니다. LabVIEW Real- Time, C/ C + + 또는 기타공용언어를 사용하여프로세서를 프로그래밍하고, HDL 프로그래밍세부정보와 Xilinx FPGA 툴체인을추출하는 LabVIEW FPGA를 사용하여FPGA를 프로그래밍할수있습니다. 필요한어플리케이션별I/ O를 제공하는 맞춤형보드(Carrier Board)를 연결해야합니다.

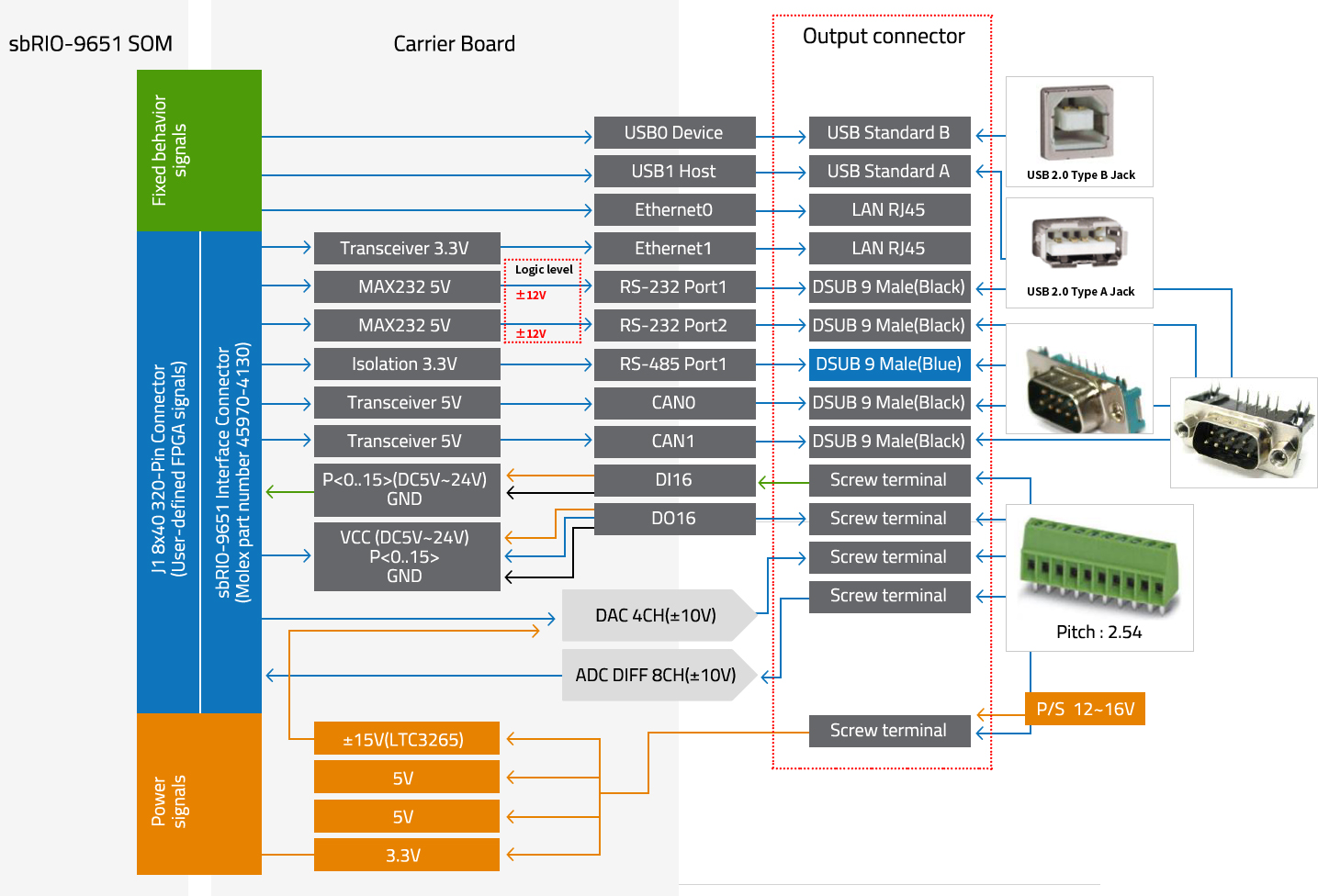

Block Diagram
sbRIO-9651 SOM Carrier Board Block Diagram
