시스템 개요 및 목적

본 시스템은 디젤 차량의 선택적 환원 촉매(SCR) 기술을 적용하기 위한 ECU 테스트를 자동화하여 구성한 시스템으로 Relay 제어를 통한 FIU 기능과 사용자가 원하는 형태의 테스트를 진행할 수 있도록 설계된 시스템입니다.

소프트웨어

• LabVIEW 2015

• NI DAQmx

• NI XNET

• NI FPGA

하드웨어

• NI PXIe-8840 (Controller)

• NI PXIe-1082 (Chassis)

• NI PXIe-6345 (X Series DAQ)

• NI PXI-7853R (FPGA)

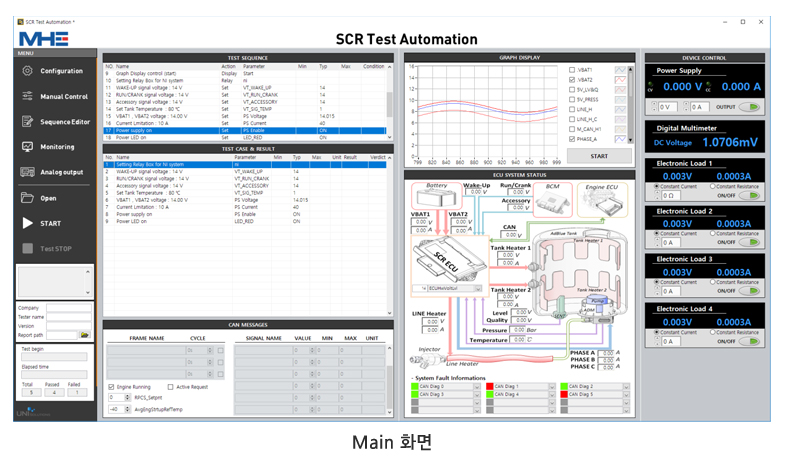

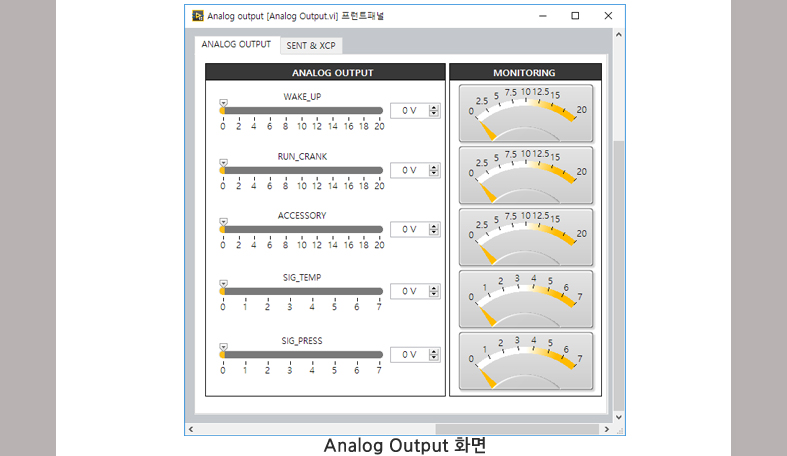

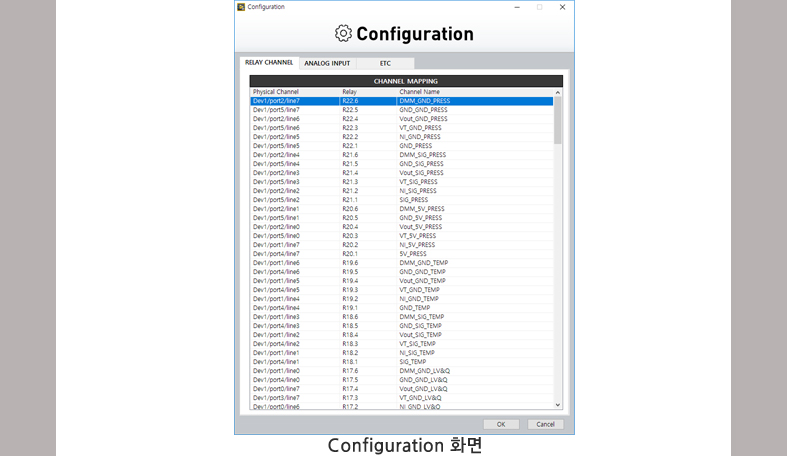

소프트웨어설명

기본적으로 Relay 제어를 통한 FIU 기능을 수행할 수 있으며 Power Supply, Electronic Load, Digital Multimeter와의 연결을 조합하여 여러 테스트 환경을 구축할 수 있습니다. 또한, CAN, SENT, XCP 등의 통신을 통해 실제 차량에서 ECU에 제공되는 환경을 Simulation 할 수 있으며, VT System과 연동하여 동시 제어 및 모니터링이 가능합니다.
