시스템 개요 및 목적

본 시스템은 CCD Image Sensor를 이용해 나노 단위의 물체에 대한 Image 취득, 분석, 교정, 저장을 하기 위한 Software입니다. 해당 Software CCD Image Sensor로부터 이미지를 취득하기 위해서 CCD Image Sensor Data가 출력 되어 Digital Signal로 바뀌는 시퀀스를 NI FlexRIO를 이용하여서 Control 합니다. 통상적으로 Transmision Electronic Microscope로 불리는 투사 전자 현미경의 기초 시스템으로서 고해상도의 CCD Image Sensor를 활용한 Image 계측이 주된 목적입니다.

소프트웨어

• LabVIEW 2015

• NI FlexRIO

• NI Vision 15.0

• NI Adapter Module

하드웨어

NI FlexRIO – 7976R

• NI Adapter Module – 6583

• NI PXIe-1085 (PXI Chassis)

• NI PXIe-8135 (PXI Controller)

소프트웨어설명

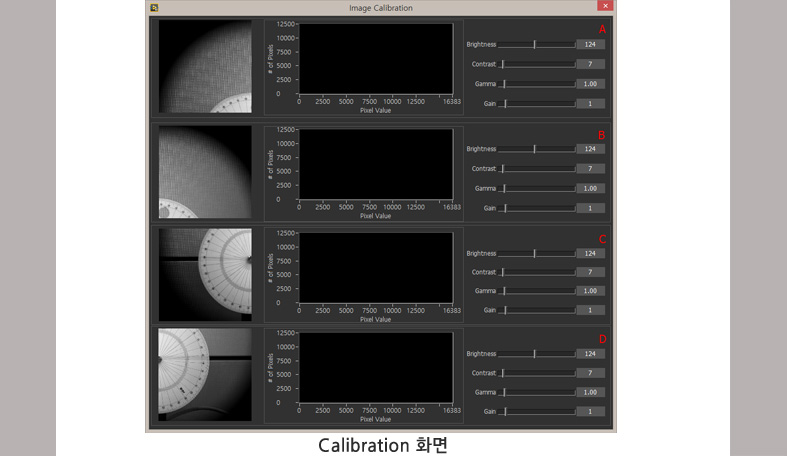

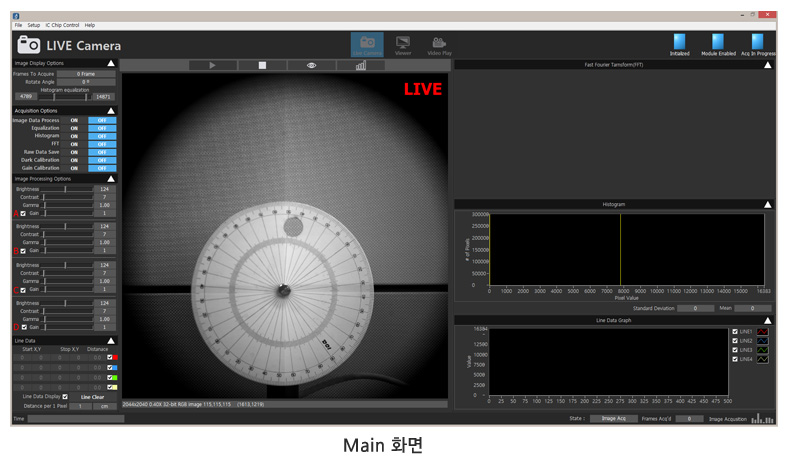

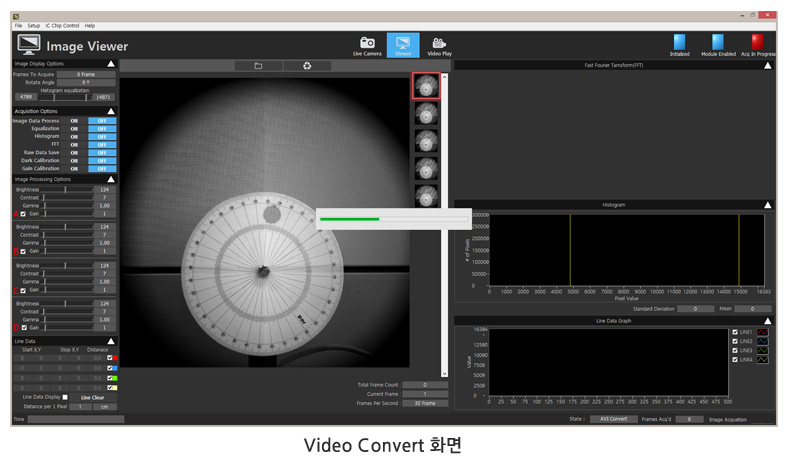

TEM Image Acquisition System v2.0 소프트웨어는 FlexRIO(FPGA)를 이용하여서 CCD Image Sensor를 제어합니다. FPGA에서 이미지 센서로 이미지 데이터 취득 명령을 전송하고 이미지 센서로부터 받은 데이터를 디지털 신호화 하여서 Windows 환경에서 Image Display 합니다. Windows 환경에서 전달받은 이미지 데이터를 실시간 저장 및 분석을 통해서 해당 이미지 센서의 감도 및 Data 분석이 가능합니다. 또한, 실시간으로 저장한 Data를 다시 Load하여서 각 Frame별로 분석 가능 하며 해당 이미지를 Video로 Convert하여 Save, Play할 수 있습니다. 더불어 CCD Image Sensor 4개 영역에 대해서 FFT, Line Data, Calibration을 할 수 있습니다.
