시스템 개요 및 목적

본 시스템은 IR Camera를 이용한 Lock In Thermography 분석을 하기 위한 System 입니다. IR Camera를 이용하여서 계측한 ImageLock In Thermography 분석을 하여서 적외선 열화상 기법에 대한 기술을 제공합니다. 적외선 열화상 기술이 적용되어 있어 특정 위치의 온도를 확인할 수 있고 물성치 마다 고유적으로 가지고 있는 재료 값을 사용자가 직접 입력하여 물질에 따른 온도 변화에 대한 분석이 가능합니다. Lock In Thermography System 프로그램의 기본적인 기능으로는 Image 계측, Lock In Thermography 분석, Image 저장, 온도 Display, Image 영역에 따른 Image Data 분석 등의 기능이 입니다. 더불어 NI DAQ 보드를 이용하여 촬영할 물질에 전압을 인가하여서 시간에 따른 Image 변화를 확인할 수 있습니다.

소프트웨어

LabVIEW 2014

• NI DAQ 14.0

• NI Vision 14.0

하드웨어

NI PCIe – 6361(DAQ)

• NI BNC 2110 (BNC Connector)

• IR Camera

소프트웨어설명

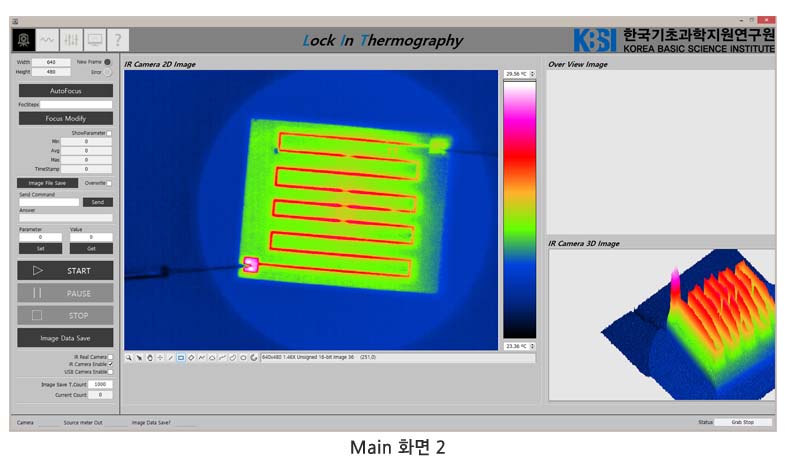

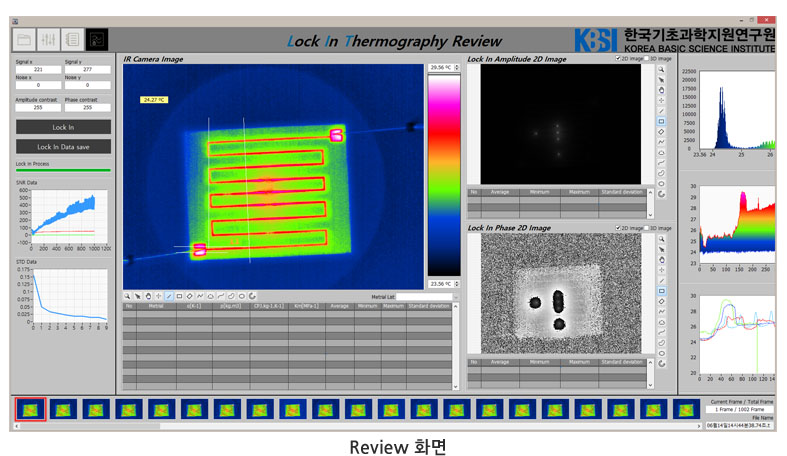

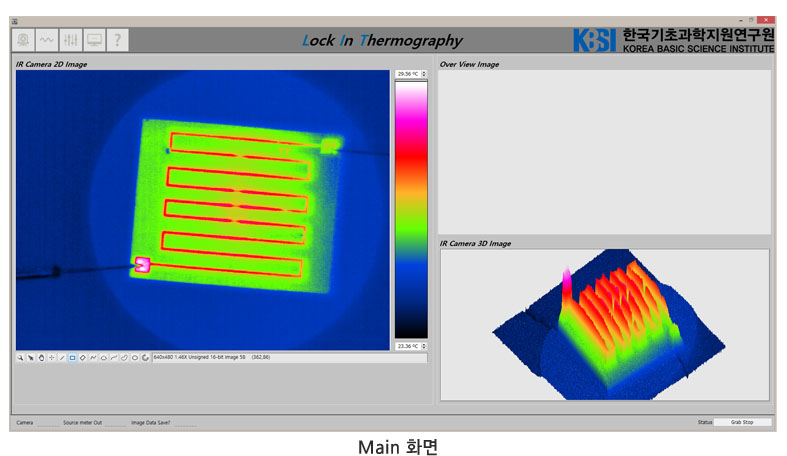

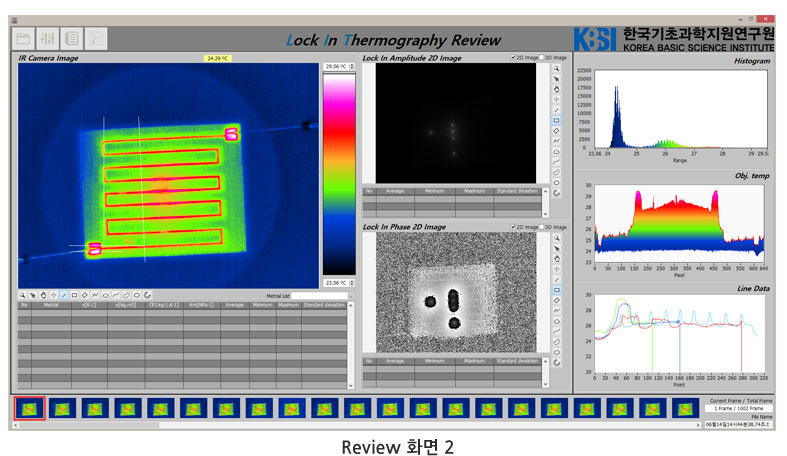

시스템이 초기화 되고 IR Camera, USB Camera, DAQ 장비를 통해서 물질에 대한 Image 획득, 전체 System에 대한 Overview, 물질 전압인가 등의 기능을 사용할 수 있습니다. 더불어 System은 전체적으로 실제 Image Digital Data를 온도로 변환하여서 Display되도록 내부적인 공식이 들어가 있습니다. 이에 계측 Image에 대한 온도를 확인할 수 있습니다. 또한, Review기능을 이용하여서 계측 및 저장된 Image Data를 Lock In Thermography 분석을 하여 시간에 따라 변하는 Image에 대해 확인할 수 있습니다. 그리고 물질마다의 고유한 특성값을 적용하여서 물질에 따른 분석이 가능하고, 히스토그램, 픽셀마다의 온도 등의 Image Data 분석이 가능합니다.
