시스템 개요 및 목적

본 시스템은 동계 스포츠에 사용되는 컬링 패드, 스케이팅 날 등의 성능을 시험하고 검증하기 위해 대형 및 소형 각각의 Ice Chamber를 모니터링하고 구동 축을 제어할 수 있도록 구현한 시스템입니다.

소프트웨어

• LabVIEW 2015

• NI DAQmx

• NI Motion

하드웨어

• NI cRIO-9035 (Controller)

• NI 9375 (C series 16ch Digital Output)

• NI 9226 (C series 8ch RTD)

• NI 9220 (C series 16ch Analog Input)

• NI 9219 (C series Universial Analog Input)

소프트웨어설명

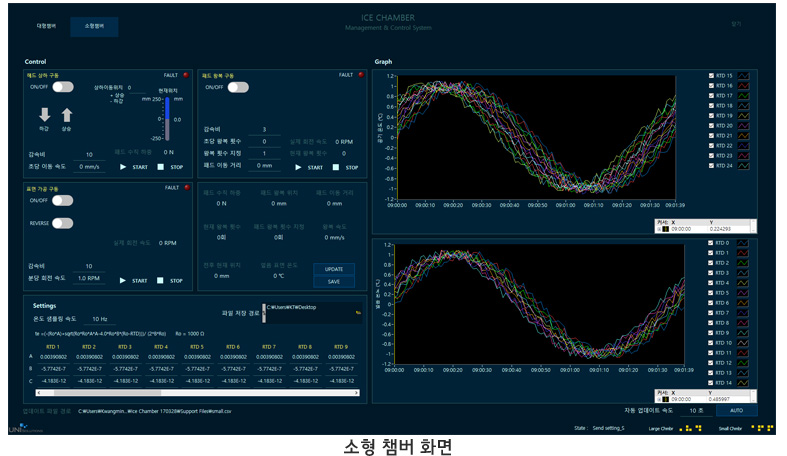

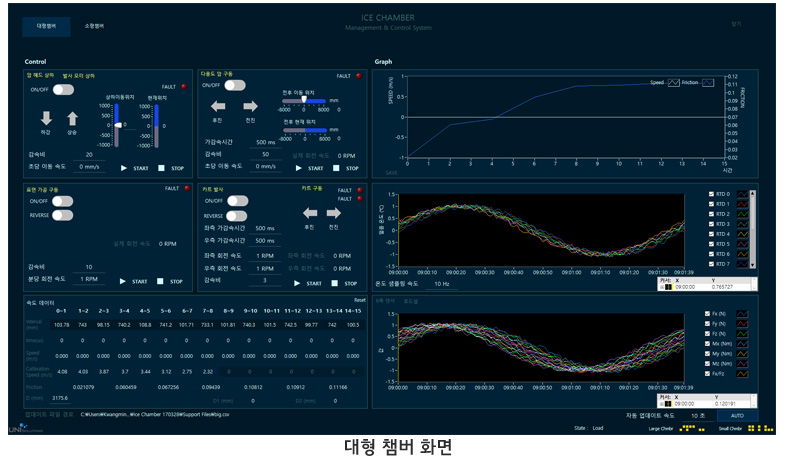

하나의 소프트웨어로 대형 챔버와 소형 챔버 모두 제어 및 모니터링이 가능하며, 각각 대형 챔버 6개, 소형 챔버 3개로 총 9개의 모터를 실시간으로 제어할 수 있으며 웹서버 연결을 통해 모바일에서도 구동이 가능합니다. 데이터는 사용자의 지정 시간 간격마다 서버에 업데이트가 되며 모니터링 데이터는 자동적으로 파일로 저장됩니다.
