시스템 개요 및 목적

차량 운전자가 Brake Pedal을 밟는 세기, 속도에 따라서 발생하는 소음의 Pattern을 찾기 위해 설계 된 Software입니다. System에 Analog Input Module을 통해서 Pedal을 밞은 압력과 이 때 ECU에서 발생하는 Noise, Vibration Signal을 IEPE Module을 통해서 계측하고 스트리밍으로 Data를 저장합니다. 또한, 저장된 Test Data를 LAF, Overall Level 등 소음, 진동에서 사용되는 Data Processing하여서 Noise Test 시간 동안 소음이 몇 번 발생했는지 Count하고 이에 대한 결과를 Excel로 Reporting합니다.

소프트웨어

• LabVIEW 2015

• LabVIEW 2015 FPGA Module

• LabVIEW 2015 Real-Time Module

• NI Xnet 15.0

하드웨어

• CompactRIO-9030 (Controller)

• NI-9862 (CAN Interface)

• NI-9205 (Analog Input Interface)

• NI-9234 (IEPE Input Interface)

소프트웨어설명

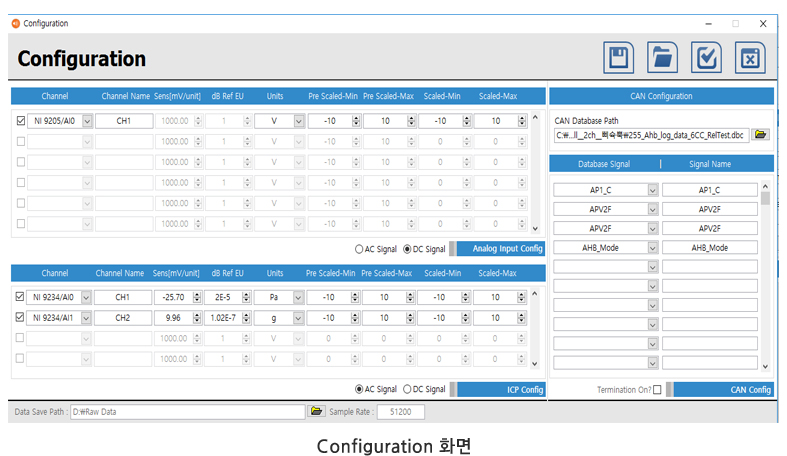

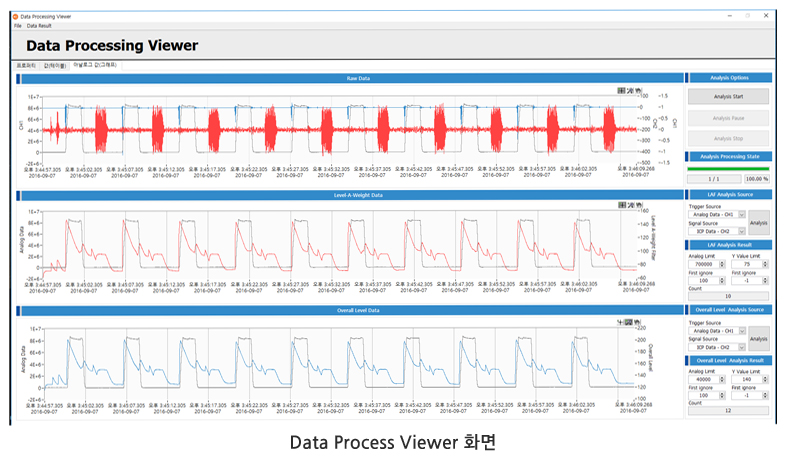

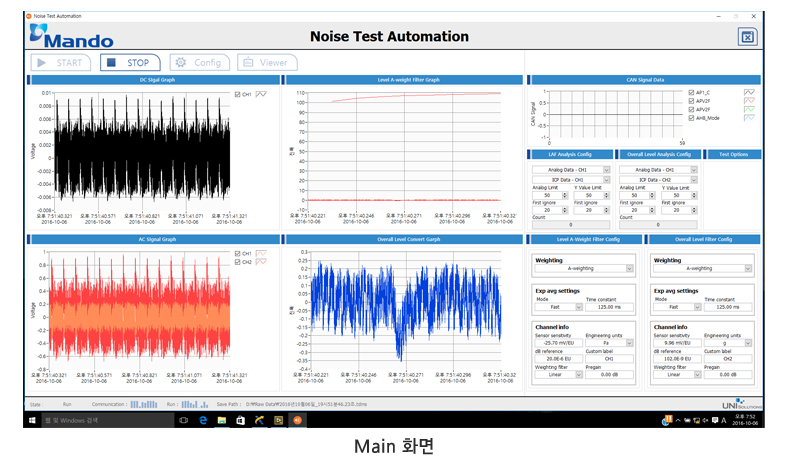

Noise Test Automation 소프트웨어는 Windows 환경, Real-Time 환경, FPGA 환경에서 구현되어 있습니다. Windows 환경의 시스템이 초기화 되고 TCP/IP 통신을 통해 CompactRIO와 Connection 후 Configuration에서 평가를 진행하기 위한 CAN Database, Analog Input, IEPE Input, Scale 값을 설정하게 됩니다. Setting된 설정 값을 토대로 Test를 진행하게 되면 ECU Valve가 On/Off되면서 Brake 제동을 Simulation하게 됩니다. 이 때 Brake 제동 상황이 되면 계측 장비에서 압력, 소음, 진동, CAN Data를 측정하게 됩니다. 측정되는 Data는 Configuration에서 설정한 Save Path 위치에 계속해서 저장합니다. 계측이 완료 된 후에는 Data Process Viewer창에서 분석이 가능합니다. 분석할 때 Software에서 설정한 Trigger Level 및 Options을 통해서 소음 발생 여부를 판정하는 로직이 적용되어 있습니다. Data Process Viewer에서 Analysis가 완료 되면 Processing Data를 기존에 저장되어 있는 TDMS File에 저장 가능하고 Analysis Result를 Excel로 Export할 수 있습니다.
