시스템 개요 및 목적

기존에 저장되어 있는 Image Format에 따라 알맞은 Image Data Format을 NI FlexRIO로 출력하는 기능을 가지고 있습니다. Log Data Generation 기능을 통해서 CMOS Image Sensor Data에 따라 ECU 작동 여부를 판별 및 Test합니다. 더불어 Image Frame에 따라서 해당 CAN Data를 Sync에 맞추어 동시에 Generator하며 기존에 저장되어 있는 CIS Log Data를 Software에서 Preview함으로서 User가 실제 Signal을 Generation하기 이전에 Image Data 및 CAN Data를 확인할 수 있습니다. 또한, Previewer에서 Log data의 Header Data를 User가 육안으로 확인하기 편하게 Convert하여서 Information Display함으로 Log Data를 쉽게 확인 및 Generation하기 위한 목적으로 개발된 Software입니다.

소프트웨어

• LabVIEW 2015

• NI XNET 15.0

• NI FlexRIO 15.0

하드웨어

• NI-PXIe-1082 (chassis)

• NI-PXIe-8135 (Controller)

• NI-PXIe-7962R (FlexRIO)

• NI-PXI-8512 (CAN)

• NI-PXI-6220 (DAQ)

• NI-6583 (Adapter Module for NI FlexRIO)

소프트웨어설명

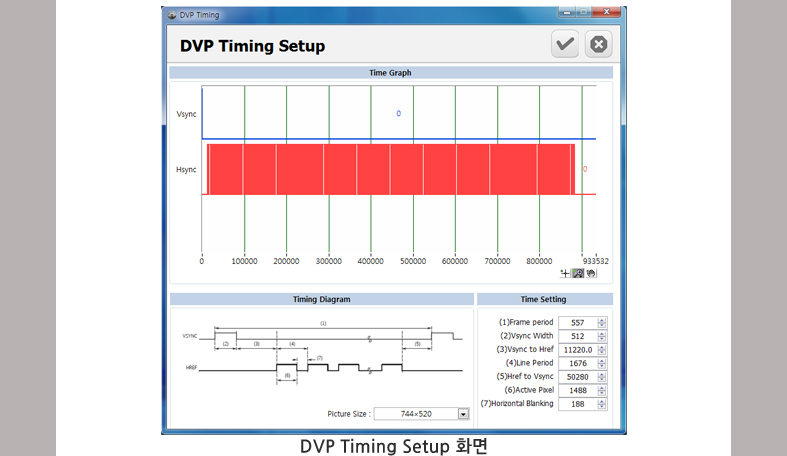

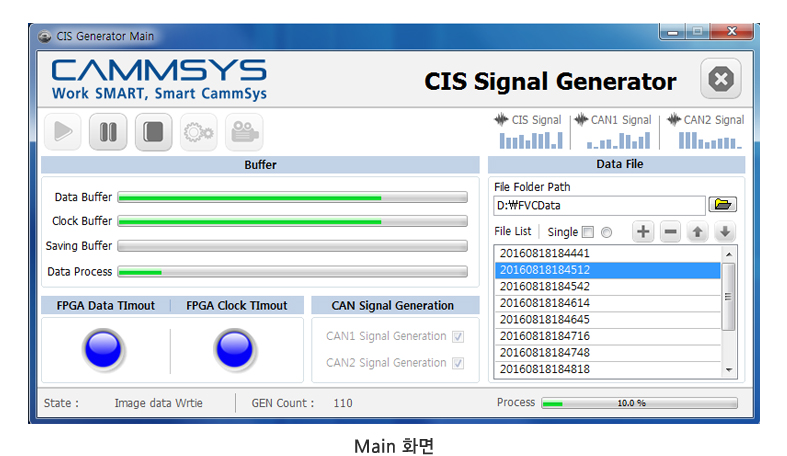

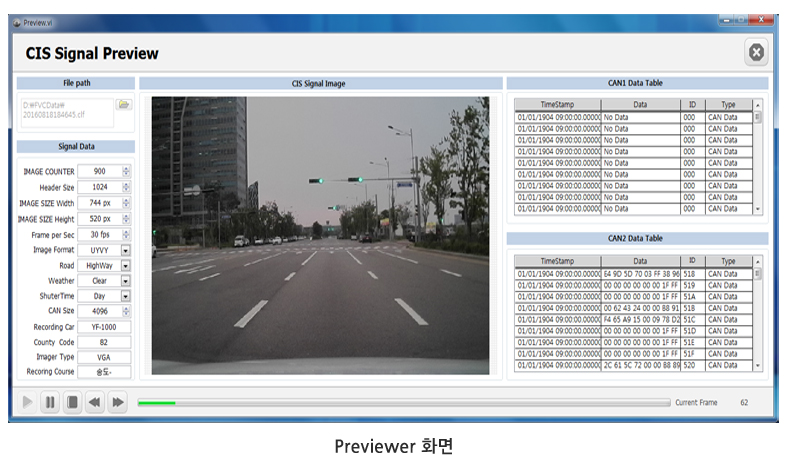

CIS Signal Generator 소프트웨어는 FPGA와 Windows 환경에서 구현되어 있습니다. 시스템이 초기화 되고 FlexRIO Module, Adapter Module, CAN Module 등의 Module과 Connection을 하게 됩니다. 그리고 이전에 저장되어 있던 CIS Signal Log Data를 읽어 Image Data와 CAN Data를 Sync에 맞추어 동시 출력할 수 있습니다. Image Data를 출력할 때 Image Data V Sync, H Sync, Pixel Clock등의 Timing Signal은 Software에서 설정 가능합니다. 설정된 Timing Signal은 FPGA Module인 FlexRIO(7962R)에서 Image Data와 함께 출력하게 됩니다. 또한, Software 기능 중 Previewer 기능을 통해서 저장되어 있는 CIS Signal을 미리 확인할 수 잇습니다. 이 때 Image Header Data를 Display함으로서 육안으로 쉽게 확인 가능합니다.
