시스템 개요 및 목적

본 시스템은 SSD PCL 성능 Test를 위해 SSD의 다양한 작업을 자동화 하여 제어하기 위한 시스템입니다. Test할 SSD가 장착된 PC에 동영상 재생, HDD Read/Write 작업, 포맷, 기타 작업 등의 기능을 실행하였을 때 SSD의 전류, 전압, 전력 등의 상태가 어떻게 변화하는지 Test하고 이를 Report로 출력 하기 위함입니다. 이러한 시스템을 제어하기 위하여 Server의 PC와 Client PC가 TCP/IP 통신을 통해 연결되어 Server PC가 Client PC를 제어합니다. 주요 기능으로는 Client PC에 장착되어 있는 SSD를 사용자가 수동으로 Test할 수 있는 Manual Test, 하드웨어 및 Test와 관련된 설정을 지정할 수 있는 Config, Auto로 Test를 진행하기 위해 스크립트 파일을 생성하는 Sequence Edit, 자동으로 Test를 하는 Auto Test, Test 결과에 따른 Report 출력, Data 저장 기능이 있습니다..

소프트웨어

• LabVIEW 2015

• NI SMU 14.5

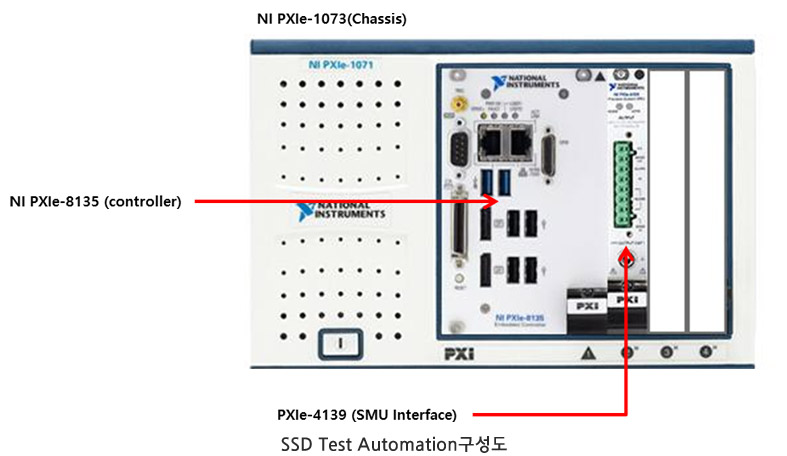

하드웨어

• PXIe-1073 (Chassis)

• PXIe-8135 (Controller)

• PXIe-4139 (SMU)

• Lecroy-WR6ZI (Scope)

소프트웨어설명

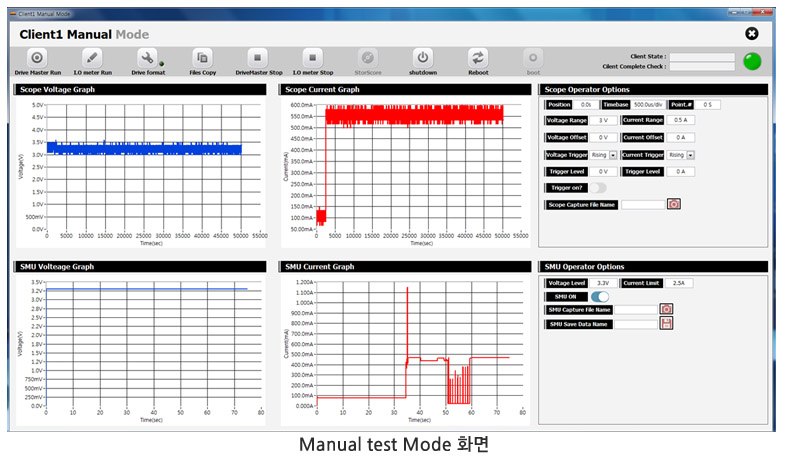

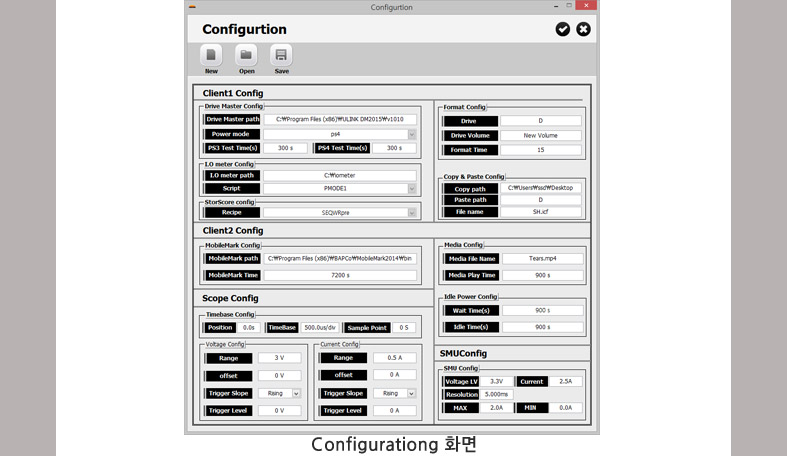

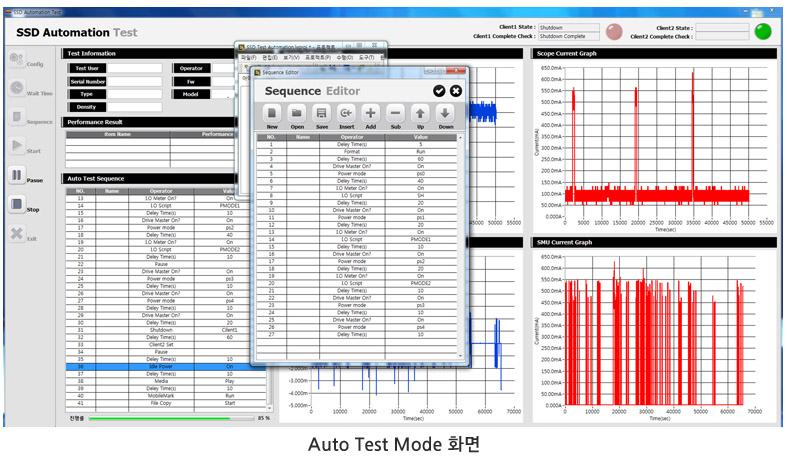

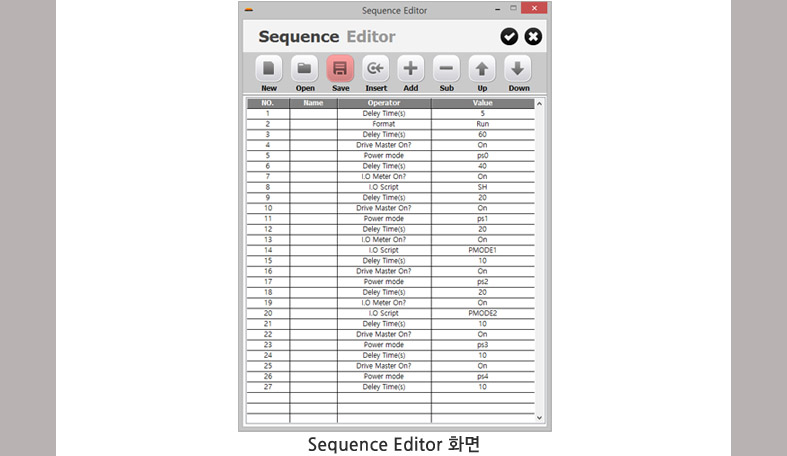

SSD Test Automation 소프트웨어는 Windows 환경에서 Server PC, Client PC로 구현되어 있습니다. Server PC 시스템이 초기화 되면 Client PC의 연결을 기다립니다. Client PC가 연결되면 SMU, Scope하드웨어에 해당하는 설정값을 Config에서 설정합니다. 설정된 값을 바탕으로 Manual test를 진행할 수 있습니다. Manual Test에서 PC 재부팅, 종료, SSD 포맷, 영상 재생, SSD Read/Write등에 대한 작업을 실행 시킬 수 있고 작업 실행 중 전류, 전압, 전력의 변화를 SMU, Scope 등으로 측정할 수 있습니다. 또한, Sequence Editor에서는 Test를 자동으로 하기 위한 스크립트 파일을 생성할 수 있습니다. 생성된 스크립트 파일을 바탕으로 Auto Test Mode에서 Auto로 Test를 진행합니다. 진행이 완료된 후 측정 값을 바탕으로 양불 판정 후 Report로 출력됩니다.
