시스템 개요 및 목적

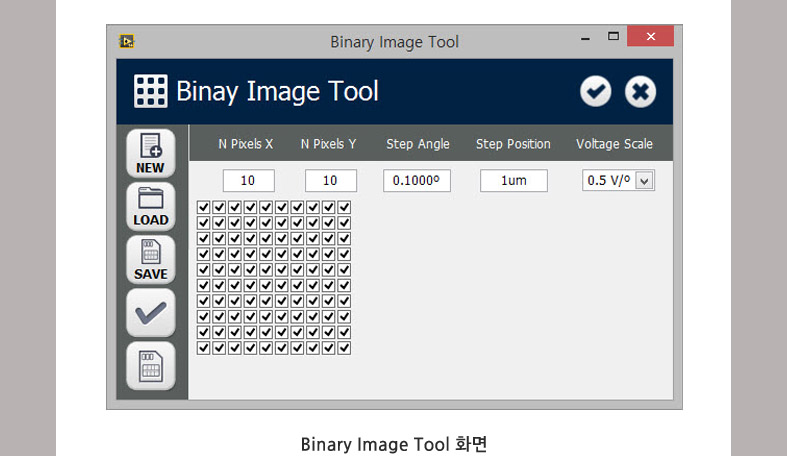

본 시스템은 레이저를 특정 물체에 입사시킨 후 발생하는 초음파 신호를 측정하고 대용량의 데이터를 저장, 측정한 데이터를 2D, 3D image 영상 처리하는 시스템입니다. 특정 물체에 레이저를 입사시키면 초음파 신호가 측정이 되는데 이때 초음파를 측정하여 이미지화 시킴으로써 특정 물체의 깊이, 매질 등에 대한 특성을 파악할 수 있습니다. 주요 기능으로는 측정 구간 Binary Create, 레이저 스캐닝, 초음파 측정, 2D Image생성, 3D Image 생성, Stage Control, Mirror Control, Shutter Control, 데이터 저장 및 리뷰 등이 있습니다..

소프트웨어

• LabVIEW 2013

• LabVIEW 2014 FPGA Module

• NI VISION Development Module 2014

• NI Scope 14.0

• NI Serial 14.0

• NI IMAQ 14.0

• NI DAQmx 14.0

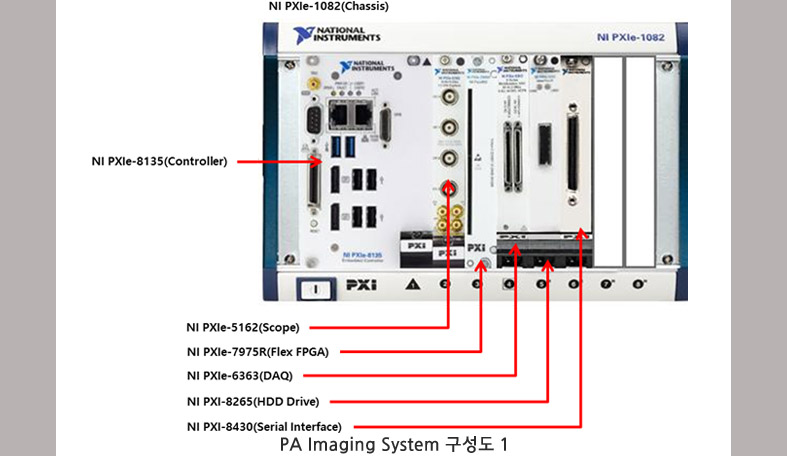

하드웨어

• PXIe-1082 (Chassis)

• PXIe-8135 (Controller)

• PXIe-5162 (Scope)

• PXIe-8265 (HDD Drive)

• PXI-7975R (FlexRIO FPGA)

• PXI-8430 (Serial Interface)

• PXIe-6363 (X DAQ)

소프트웨어설명

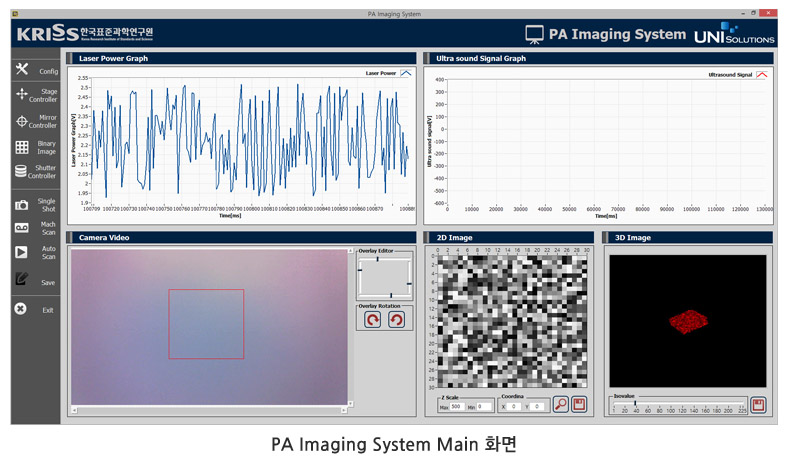

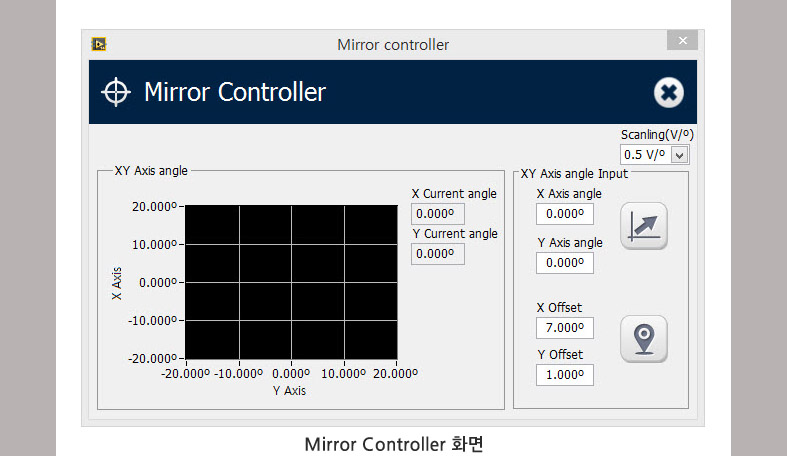

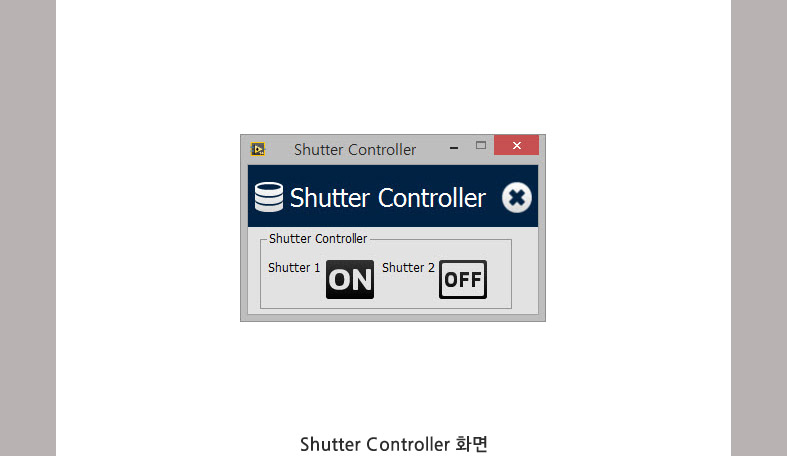

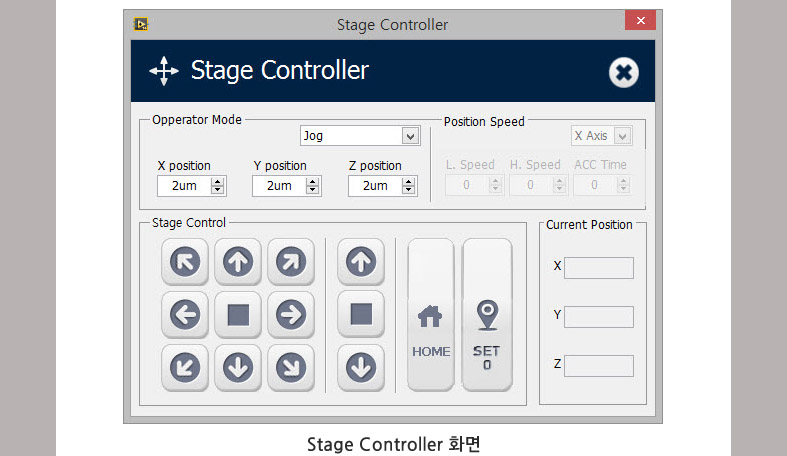

PA Imaging System 소프트웨어는 Windows 환경에서 구현되어 있습니다. 시스템이 초기화 되면 Stage는 각각의 X, Y, Z 축은 중심에 위치하게 됩니다. 레이저 스캔을 시작하면 Shutter On 후 Mirror가 사용자가 지정한 Binary Pattern으로 각도가 움직이게 됩니다. Mirror의 각도에 의해 레이저는 측정해야 할 특정 포지션에 입사하게 됩니다. 그 후 Scope에 연결되어 있는 초음파 센서로 초음파를 측정하게 됩니다. 측정한 Data는 FPGA에서 최대값 산출 작업을 하고, 3D Image Data로 구성됩니다. 추출된 최대값을 측정 포지션에 그림으로 그리게 됩니다. 또한 Serial Interface를 이용하여 Stage를 사용자가 수동으로 제어할 수 있습니다. 더불어 DAQ보드를 사용하여 Mirror를 수동으로 제어할 수 있습니다. PA Imaging system 소프트웨어 동작 중 발생하는 모든 데이터(영상, 초음파데이터)은 PXIe-8265(HDD Drive)에 저장이 가능합니다.
