시스템 개요 및 목적

본 시스템은 키스코퍼레이션에서 알약제조기의 국내화를 목표로 개발되었으며 알약생산 및 불량 알약을 자동으로 배출하는 기능을 수행합니다. 사용자는 터치화면을 사용하여 목적에 맞는 설정 및 알약제조를 할 수 있습니다.

소프트웨어

• LabVIEW 201

• NI FPGA Module 2011

• NI Real-Time Module 2011

• NI Softmotion Module 2011

하드웨어

• NI cRIO-9024 (CompactRIO Real-Time Controller)

• NI cRIO-9113 (Chassis)

• NI 9512 (Motion)

• NI 9403 (Digital I/O)

• NI 9237 (Analog Input)

소프트웨어설명

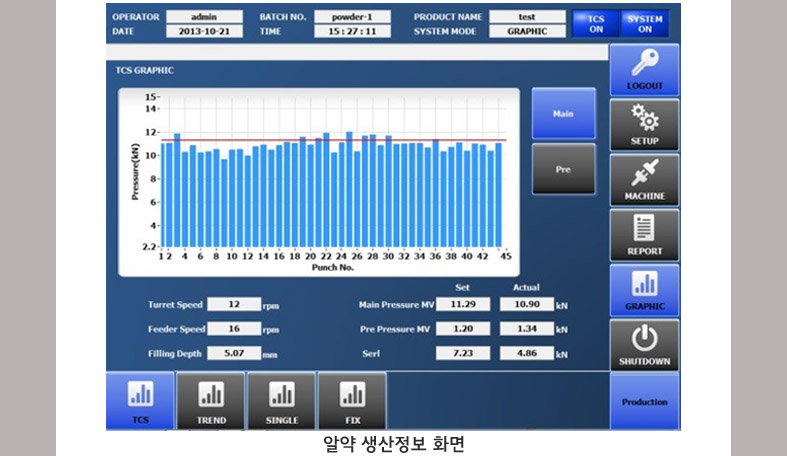

PLC와 Serial 통신을 하여 장비를 제어하며 NI cRIO를 사용하여 모션제어 및 데이터를 취득합니다. 사용자는 PLC 장비의 동작 설정 및 알약제조 관련 설정을 수행하고 자동으로 알약을 생산합니다. NI에서 제공하는 FPGA 및 Real-Time Module을 사용하여 실시간으로 알약의 정보를 취득하여 불량이 발견될 경우 배출시킵니다.
